潔凈工程通風空調設計

潔凈空調工程設計一般由方案設計、初步設計和施工圖設計三個階段組成，空調工程設計過程是一個由粗到細、由整體到部分且不斷深入和完善的過程；方案設計是空調設計中的重要組成部分，主要考慮中央空調風水管道敷設路線，設備所占用的空間位置、豎井位置等；確定室內、外設計參數及冷熱負荷的估算指標；與建筑專業配合，提出機房、管井面積與位置，估計水電用量并與電氣專業初步配合。

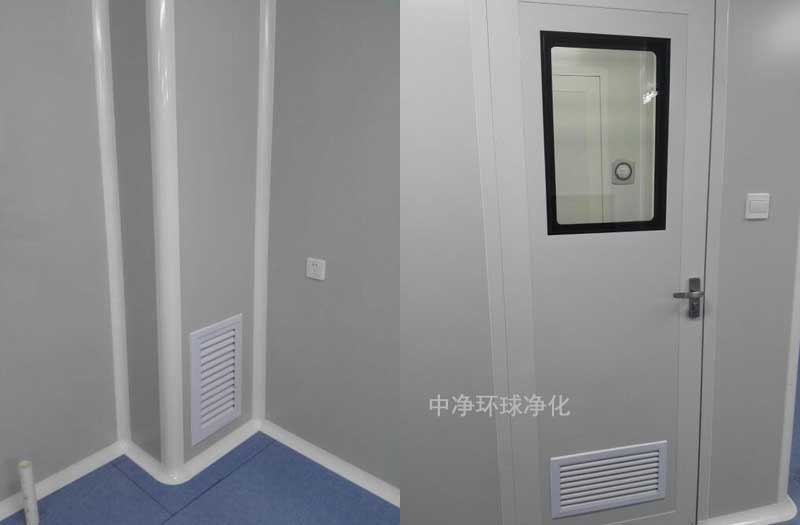

潔凈工程通風空調初步設計內容：

空調設計計算，根據已定方案確定出初步設計的條件，對各空調房間進行冷熱負荷的估算，初步選定空調設備的型號及主要管道的規格。

合理布置機房，確定設備的初步布置方案，主要管道的走向、管徑等。

設計繪圖：初步設計階段，要繪制空調水系統原理圖、空調系統平面圖、防排煙系統平面及系統圖和主要機房平面圖；空調水系統原理圖最為關鍵，它是平面設計中的指導文件，在繪制各層空調及水系統平面圖時，又可對水系統原理圖進行修改和完善。

施工圖設計：

施工圖設計是潔凈工程設計的最后一個依據，也是最重要的設計階段，是初步設計的補充與完善，在設計過程中，應遵循已審批的初步設計，不宜對基本方案和原則進行大的修改，并要落實初步設計中遺留的問題，要嚴格遵守相關規范和標準，做好工種協調。在設計開始之前，與水電專業協商空間分隔，防止管道相互碰車；管道占用空間的一般原則：風道位于最高層，電纜橋架次之，再次是消防、空調及生活水管，排水管道及凝結水管道位于最低層。

設計計算：冷熱負荷及濕負荷計算；各系統空氣處理過程計算、系統風量包括送風量、回風量、新風量、排風量計算；風量平衡校核計算；氣流組織計算；空氣處理設備的選擇與校核計算；風管與水管的水力計算；冷熱源設備的選擇計算；消聲與減震計算。中凈環球凈化可提供潔凈工程、凈化工程的咨詢、規劃、設計、施工、安裝、改造配套服務。

平面圖包括各層風管、水平平面圖、空調機房平面圖、冷熱源設備與管道平面布置圖、防排煙系統平面圖、排風系統平面圖；平面圖上應標明水管線的規格、坡度、坡向，設備與管道的定位尺寸，設備與附件的編號、型號、規格、防火閥的位置，風水系統的編號等。系統圖包括空調風管系統圖、水管系統圖，圖中管道空間走向應與平、剖面相符，在系統上標明設備、附件的編號、管徑、標高、坡度、坡向和送排風口的風量等內容。剖面圖包括通風空調剖面圖、各種機房剖面圖等，剖面上應說明設備、附件的豎向位置、尺寸及編號、設備、風水管線的標高、管線的坡度、坡向等。
